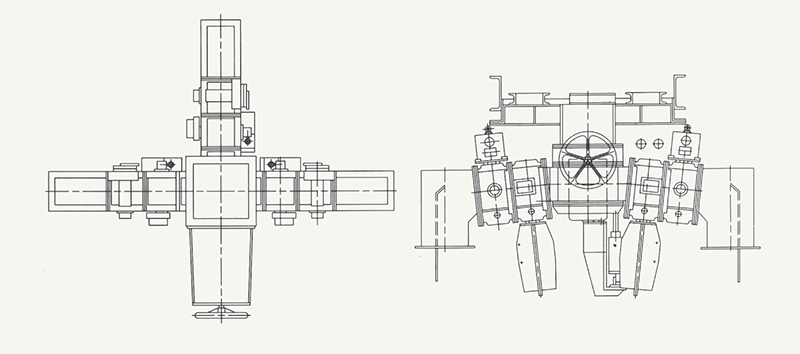

水泥库底卸料装置
一、概述
本产品是由天津水泥工业设计研究院设计。其型号有B250、B300、B400、B500。
二、技术要求
1.电控气动开关阀用于库底卸料的有1型和2型两种形式，本图先用1型两套、2型一套，根据布置需要可自行选用。
2.电控流量控制阀有1型和2型两种形式，本图先用1型两套、2型一套，根据布置需要可自行选用。
3.图布置三个卸料口，如果用户需要二个或一具卸料口时，应将分料箱的二个或一个出口用法兰盖堵住。

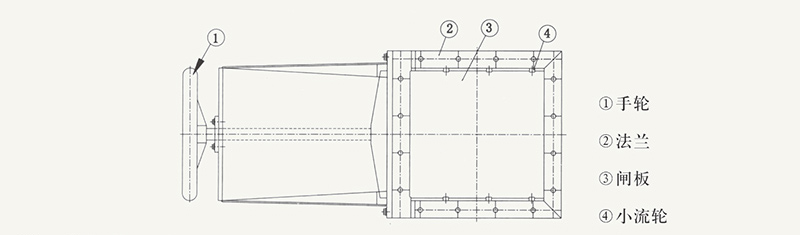

一、库底闸门
用于B250、B300、B400、B500库底卸料装置，本阀与库底底座相连接。

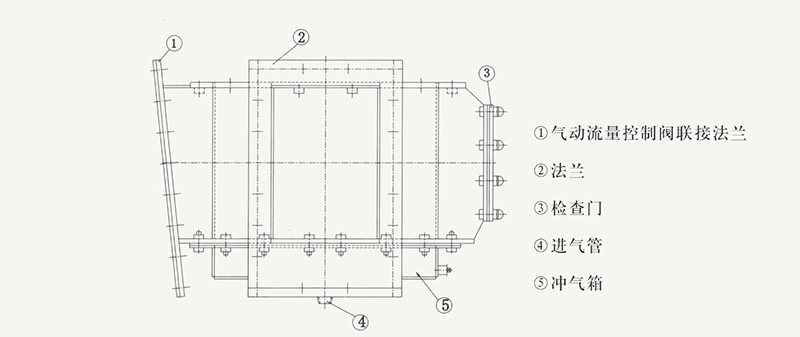

二、分料箱
用于B250、B300、B400、B500库底卸料装置，本箱与库底闸门相连接，分料口和气动流量控制阀相连接

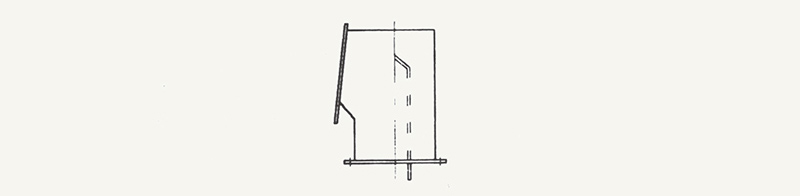

三、下料溜子
用于B250、B300、B400、B500库底卸料装置，与电动流量控制阀相连接。

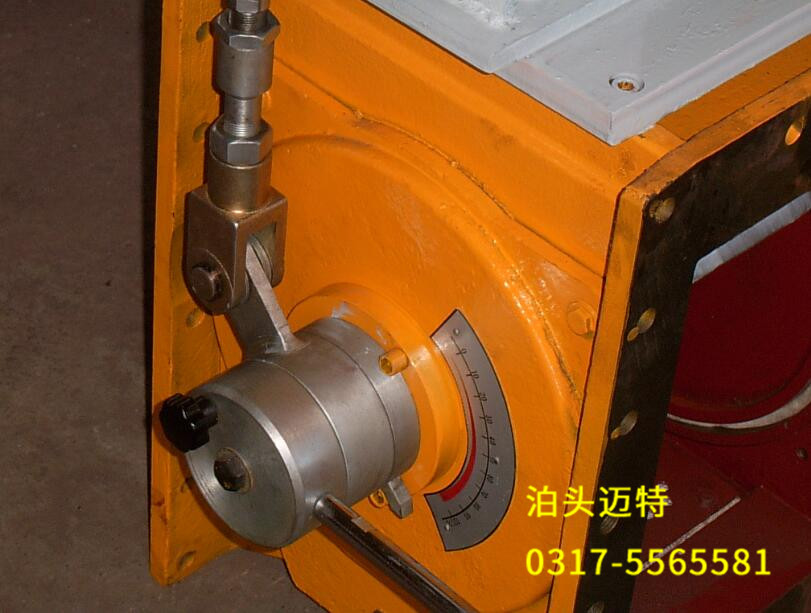

气动开关阀
一、用途
气动开关阀主要在粉状物料流量控制系统中作开关用，通常与流量控制阀串联配套作用，气动开关阀是以气缸为动力实现开关作用。

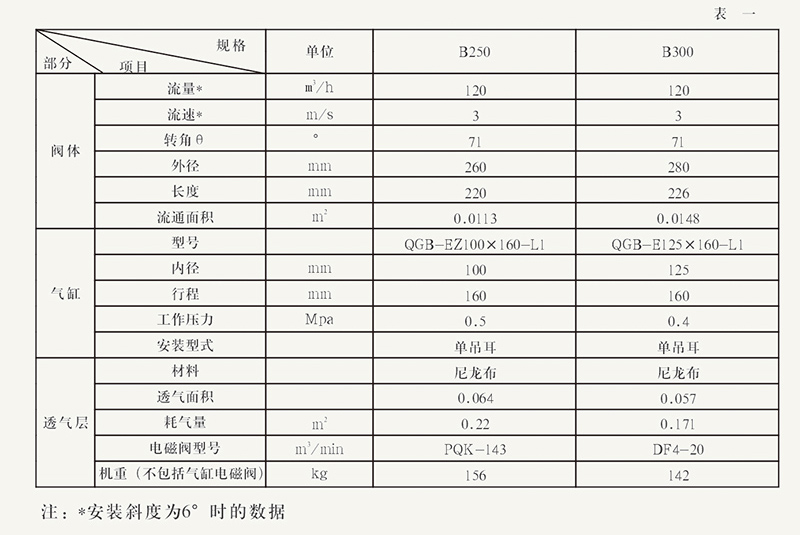

二、技术性能

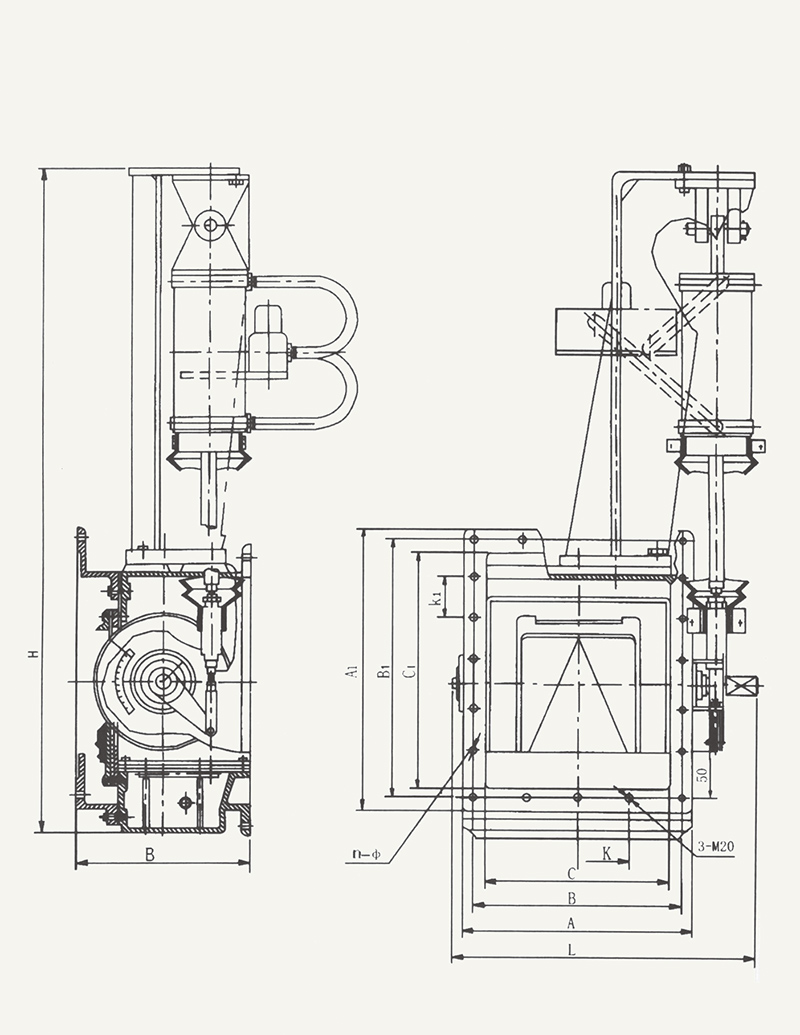

三、外形安装尺寸
电动流量控制阀
一、用途
流量控制阀主阀与开关阀完全相同，只是驱动装置不同，流量控制阀的驱动装置是可调节的电流执行器。
流量控制阀与启动开关阀串联使用

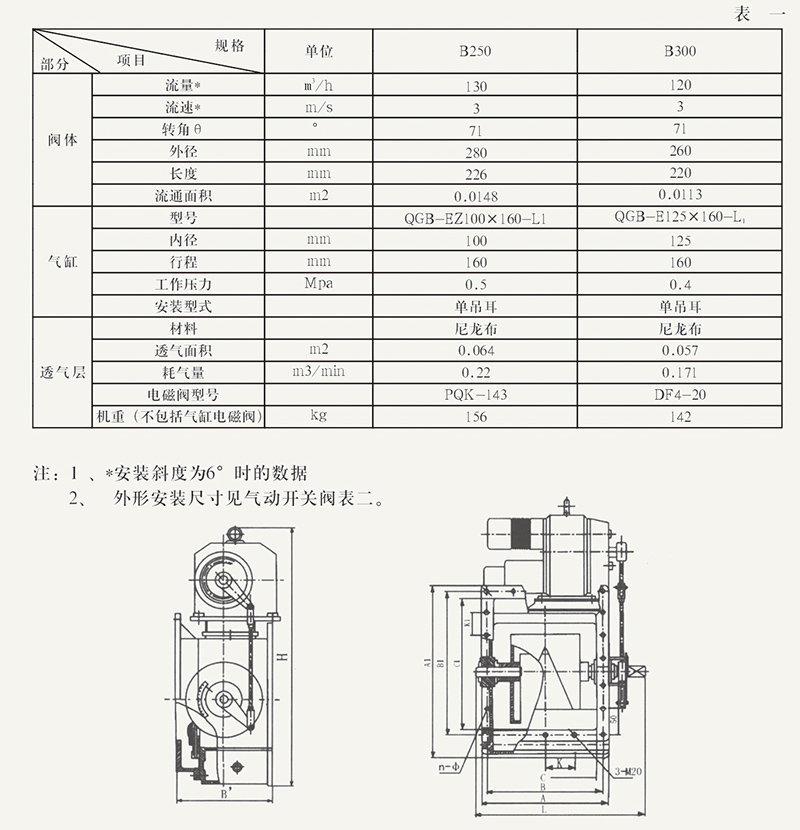

二、技术性能
???
